色度坐標(chromaticity coordinate)是2018年公布的計算機科學技術名詞。色度坐標(chromaticity coordinate),就是顏色的坐標。也叫表色系。

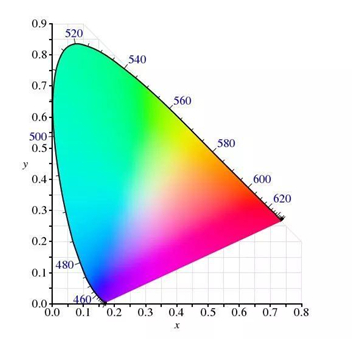

常用的顏色坐標,橫軸為 x ,縱軸為 y 。有了色坐標,可以在色度圖上確定一個點。 這個點精確表示了發光顏色。即:色度坐標精確表示了顏色。 因為色度坐標有兩個數字,又不直觀,所以大家喜歡用色溫來大概表示照明光源的發光顏色。
其實,色溫是通過色度坐標算出來的,不通過色度坐標是得不出色溫的,要么是“大概”、“也許”的。如果是有很深顏色的,例如:綠、藍色等,可以通過色度坐標,算出“主波長”和“色純度”來比較直觀的表示顏色。通常用K(開爾文)來表示色溫,例如:暖白色-3300K以下,白色約-4000K,珠光色-5000K以上 。
色坐標和色度坐標的換算公式?
先計算色坐標。方法是,必須先有光譜P(λ)。 然后光譜P(λ),與三刺激函數X(λ)、Y(λ)、Z(λ),分別對應波長相乘后累加,得出三刺激值,X、Y、Z?! ∧敲瓷鴺?biāo)x=X/(X+Y+Z)、Y/(X+Y+Z) 一般,光譜是從380nm到780nm,間隔5nm,共81個數據?! (λ)、Y(λ)、Z(λ),是CIE規定的函數,對應光譜,各81個數據,色度學書上可以查到?! ≡儆嬎闵珳兀缟茸鴺?biāo)x=0.5655,y=0.4339?! ∮谩昂隗w軌跡等溫線的色品坐標”有麥勒德、色溫、黑體軌跡上的、黑體軌跡外的。我們用xy的數據來舉例?!?/p>
一、為了方便表達,把黑體軌跡上的x寫成XS、y寫成YS,黑體軌跡外的x寫成XW、y寫成YW?! ∠劝衙恳恍行甭蔏算出,K=(YS-YW)/(XS-XW),寫在表邊上?! ±? 麥勒德530斜率K1=(.4109-.3874)/(.5391-.5207)=1.3352 麥勒德540斜率K2=(.4099-.3866)/(.5431-.5245)=1.2527 麥勒德550斜率K3=(.4089-.3856)/(.5470-.5282)=1.2394
二、找出要計算的x=.5655、y=.4339這個點,在哪兩條等溫線之間,就是這點到兩條等溫線距離一正一負。 如果不知道它的大概色溫,計算就繁了;因為你說是鈉燈,那么它色溫在1800到1900K之間?! ∮孟鹿剿愠鲞@點到麥勒德530,1887K等溫線的距離D1 D1=((x-YS)-K(y-XS))/((1+K×K)開方) =((.4339-.4109)-1.3352(.5655-.5391))/((1+1.3352×1.3352)開方) =(.023-.03525)/(1.6682)=-.0073432 再計算出這點到麥勒德540,1852K等溫線的距離D2 D2=((.4339-.4099)-1.2527(.5655-.5431))/((1+1.2527×1.2527)開方) =(.024-.02806)/(1.6029)=-.0025329 因為D1、D2都是負數,沒找到。 再計算出這點到麥勒德550,1818K等溫線的距離D3 D3=((.4339-.4089)-1.2394(.5655-.5470))/((1+1.2394×1.2394)開方) =(.025-.02293)/(1.6029)=+.0013005 D2負、D3正,找到了。D2對540麥勒德記為M2、D3對550麥勒德記為M3
三、先把距離取絕對值。按比例得出這點麥勒德M,公式是 M=M2+D2(M3-M2)/(D2+D3) =540+.0025329(550-540)/(.0025329+.0013005) =540+.025329/.0038334 =540+5.607=545.607 (相關)色溫=1000000/545.607=1833K
四、答:x=.5655、y=.4339這個點的(相關)色溫為1833K
