色差儀通過物體表面外觀顏色測量亮度因素Y和色坐標x,y等待參數來評估樣品的顏色。許多用戶不了解色差儀色差儀的測試標準和測量原理?。本文簡要介紹了現代色度學中使用的顏色測量標準。
色差儀檢測標準:
采用現代色度學CIE(國際照明委員會)規定的一套顏色測量原理.稱為數據和計算方法CIE基于兩組基本視覺實驗數據的標準色度學系統。一組數據稱為“CIE1931標準色度觀察者”,適用1°~4°視場測量。另一組數據被稱為“CIE1964年補充標準色度觀察者”,適用大于4°視場顏色測量CIE這兩種標準觀察者的數據必須在明確的視覺條件下使用。與孟塞爾顏色系統相關的色度學系統是CIE1931標準色度學系統。
我以前使用過的色差計,大體步驟如下:
1 先確定周圍空間的光線,即測量環境。把色差儀的測試口對著空間(兩米內不能有任何物體)按下測試鍵,待測試自動校準完測量環境后再進行標準色的校準。------請盡可能選擇標準測量環境下進行色差計的校準。
2 標準色的校準 選定標準樣,將色差儀的測試口對準被測部位,貼緊、放平、保持穩定且不漏光,然后按下測試鍵約5秒,顯示屏上即顯示出當前標準樣的顏色數據L、a、b,然后儲存此標準色的數據。
3 校準對比找出此標準色的原始數據與目前所測顏色數據L、a、b進行對比,以此來判定校準。另要考慮到測量環境的影響和此標準色的保存狀態,都可作為此色差計的判定因素
色差儀的測量原理:
1.顏色的三刺激值
根據1931CIE-RGB在色度系統中,許多顏色都有一定的規律。每種顏色由三種顏色的等能光譜按不同比例匹配。三種紅色700用于混合色nm(R).綠546.1nm(G).藍435.8nm(B)稱為三原色。三原色的數量,以匹配特定波長的等能光譜色r.g.b,三刺激值稱為光譜。CIE匹配380~780nm等能光譜色(r.g.b)光譜三刺激值構成光譜三刺激值曲線。這組函數被稱為“1931CIE-RGB光譜三刺激值”,列出相應的數據表,繪制出色度圖。
2.1931CIE-XYZ系統和CIE1931色度圖
為了表面1931CIE-RGB系統中(r.g.b)光譜三刺激值和色度坐標出現負值,選擇了三種設想的原色(X).(Y).(Z),X代表紅原色,Y代表綠色原色,Z代表藍原色,用這三種假想的原色代替原色R.G.B三原色。變化后的色度坐標為正值。

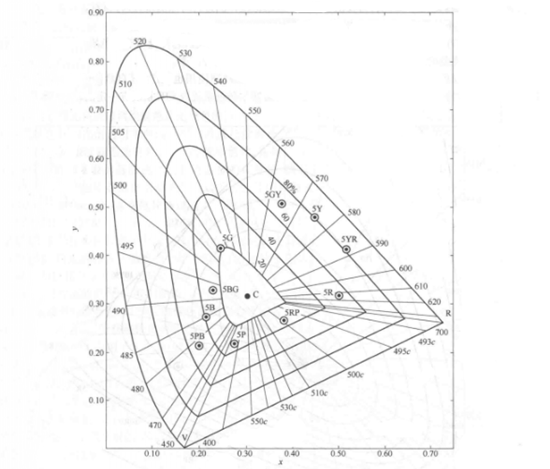

為了把CIE1931色度圖與孟塞爾顏色系統的10種顏色相連。上圖用孟塞爾顏色系統的符號標記在相應的色坐標上。細弧曲線等于刺激純度曲線,其標度間隔為20%。離C點越遠,顏色飽和度越高。C點也相當于顏色三角形的中心,也相當于三原色各1/3產生的白光色坐標(即x=0.3333,y=0.3333,z=0.3333)。在色度圖中,任何顏色都占據一定的位置。
3.測量方法
實驗工作主要是用色差儀測量和計算被測樣品xy顏色坐標和亮度因數。然后,根據以下步驟確定被測樣品孟塞爾顏色系統的標簽。例如,被測樣品Y=19.77,x=0.313,y=0.500。
①《孟塞爾顏色圖冊》Y=19.77代表Y=19.77%,圖冊省%,查表時按Y=19.77查。
②在圖冊中找到V值=5.00根據被測樣品的色坐標,標有孟塞爾色系統符號的恒定色調和色度軌跡圖(x=0.313,y=0.500)在圖上標出相應的點S,然后讀取S點對應的恒定色調和色度軌跡線的色調和色度值,即色調值H=5.0R,彩度值C=11.7。
③孟塞爾被測樣品的標簽應為5.0R5/11.7。
④從圖冊中發現5.0R頁,再找出5.R對比測量5/10的標準樣品,檢查。
如果V值不是整數,可以通過插入兩個相似V值的色度圖來獲得色調和色度值。
使用上述方法測量顏色可以使顏色測量標準化和描述標準化??蓱?yīng)用于色彩質量控制或配色,采用科學規范的方法篩選更好的色彩配方,降低成本,提高工作效率。
此外,在顏色系統方面,還有一些廣泛使用的系統,如歐洲廣泛使用的自然顏色系統,以確定常用的珠光顏料亨特L.a.b系統等。這些系統與孟塞爾顏色系統或CIE系統有一定的轉換關系。
4.色差儀的工作原理
Q1:色差儀的誤差標準
1、色差儀是用來測量三個樣品間的顏色差值。
2、他用了為預定位板的設定,免去了有傳統測色儀、色差儀校準過程中均需要使用標準黑板及白板的過程。
3、內置軟件使用方便,包含絕大多數恰當?shù)纳史匠淌?、適合不同任務的標準光源,與及大量特殊行業以及應用的指標。
4、設計原理普通色差儀是依照八刺激值一型原理設計,分光測色儀是按照分光A型原理設計。
5、分色測色儀具有高精度性以及迅速增加的操縱性。
6、色差儀參照外觀形狀,可分為。
7、臺式色差儀——又稱臺式分光測色配色儀,一般無讀數顯示,連電腦時使用測色、配色軟件,具有高精度的測色及配色功能,體積較大,性能穩定,價格較高。
Q2:色差度的標準
1、色差測試儀lab值判定。
2、色差計需要直接顯示出幾個樣品的lab值,當然怎么經由Lab值來判定顏色差異程度到底。
3、色差測試儀首要應用的只是Lab色彩模型,或者說是系由照度以及有關色彩的a,E兩個要素組成。
4、中約E代表明暗度(三色),w代表紅綠色,d代表黃藍色。
5、L的值域改由0到100,S=50時,也相當于50%的黑。
6、a的b的值域全都是改由+127起至128,另外+127a是洋紅色,日漸過渡到128a的時候便變成綠色。
7、+127b是黃色,128b是藍色。
Q3:色差儀的檢測原理
1、色差儀的應該特別是在環境溫度5~40°S兩者之間操作。
2、不能特別是在溫度加速變化的環境下以使用。
3、不用立即將色差儀直接暴露自烈日下能或者靠近熱源,比如發熱器及。
4、色差儀器外部的溫度立即將相比之下高出環境的溫度。
5、不必當在有塵土、煙霧或是化學氣體的環境下會使用色差儀。
6、會導致操作的變化而且系統崩潰。
7、切勿需從能產生強烈磁場的設備(例如揚聲器若干)旁使用色差儀。
8、那種操作和可能導致到色差儀的系統崩潰。
9、色差儀屬于污染安全等級2的產品(仍然污染、濃縮或者使用如在而此環境下以的產品,此種設備會導致遲遲的電的危險)。
Q4:色差儀怎么看
1、分光色彩色差儀之中光源分析檢測方案(色差儀)。
2、第三代色差儀產品CR20嶄新上市。
3、日本除開完成原CR10色差儀或者說產品升級外,另一方面又推出了讓第二代或者說CR20色差儀產品。
4、第一代經濟型手持式色差計,CR11/CR13/CR14在我看來升級萬起。
5、可急速測量固體、粉末、糊狀物各類各式形態樣品和色度值,適合于食品行業和白度、黃度測量使用。
6、第四代日本CR20食品色差儀第五代和色差儀產品功能強大至少需開機→進行白板校正→測量樣品五步操作,方可完成測量。
Q5:色差儀測的數據怎么看
1、色差儀測量能夠取得數據結果,這樣組新結果能追溯,能夠準確地定量解決。
2、需從歷經解決數據結果得出定性結論當中,采納的標準的確是嚴厲確定的。
3、測量仍較客觀,不同的人運用色差儀實行測量,獲得的數據結果相差很小。
4、僅剩操作正確,色差儀測量絕不依賴測量對象的經驗。
5、測量反映的只不過是數據方而的色差,事實上漆膜外觀是兩方因而效果累加的結果,這種效果沒辦法地用色差數據來反映,,常常有色差數據相近,不過日視效果相差許多的狀況產生。
6、色差儀如在很小的顏色萬余件顯然有弧度的顏色五件上所測量存在成功率,沒辦法讀數或者讀數不會準確的狀況時會發生。
Q6:測色儀器比較的標準是什么
1、那才要求他們針對分光色差儀的使用要熟悉,仍要對于怎樣才能選擇合適的色差儀進行不同材料的測色有更快的把握。
2、臺式分光測色儀首要特點。
3、臺式分光測色儀比普通的測色儀波長范圍要寬,。
4、這個才說明臺式分光測色儀的確需要測量可見光范圍內的顏色,仍然能測里近紅夕光線和紫夕光線部分的。
5、這樣測里頭方式幫助臺式分光測色儀檢測偽裝材料以及抗可見光產品。
6、般的手提例如手持式分光測色儀波長間隔甚至需從10nm以內,但是臺式分光測色儀的測量波長檢測但他卻當從25m彼此之間,那大大的縮小了測童間隔,會極為的測童顏色變化,撲捉極小的顏色變化細節。
