我們知道在顏色檢測行業色差儀是最典型的光電光學系統產品，這種儀器內部結構就是標準發光光源、積分球（折射、反射、散射）、光接收器、二極管感應器、電子微處理器、信息輸出設備等?？梢哉f(shuō)一種典型的光電光學系統儀器，那么什么是光電光學系統，這種系統又有什么特點呢，一起來了解一下吧。

色差儀光電檢測系統原理??

首先在光電檢測系統中要有一個固定的照明光源，這個光源發出的光經照明系統均勻的照射在被檢測的物體上，被檢測物體在經過物鏡成像在CCD元件處理，CCD輸出反映物體大小或位置的脈沖信號，然后這個信號經過放大以及二值化處理送入微型處理器中，在有微型處理器進行數據的采集和處理，最終有顯示或打印系統接收測量結果。

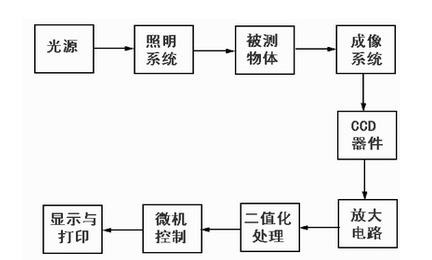

現光電檢測系統原理框圖

CCD傳感器工作是一個復雜的信號與數據的轉換過程，這里參數選擇與被檢測物體的成像放大率和測量精度有關。我們假設成像系統的放大率為只有在視軸周圍6~8度范圍內的物體才能成清晰像，從而清晰的觀察到物體。?

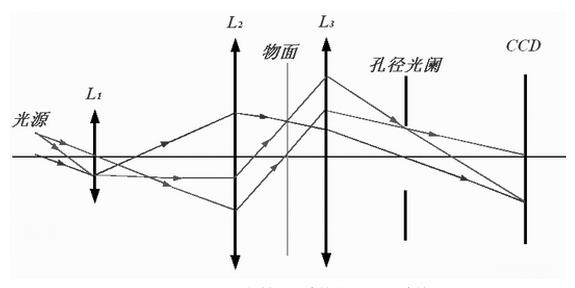

要想保證CCD傳感器上的精度為δ’，δ’至少應為兩個CCD像素元大小，即δ′=2σ?? δ=2σ/β下圖為光電檢測系統的光學系統原理圖，L3為成像物鏡,被檢測物體經L3以一準確的放大率成像在CCD光敏元件上。?
色差儀在使用過程中為了保證系統的測量精度，成像系統方法率和CCD傳感器的使用時有非常嚴格的控制的。

光電檢測系統的光學系統

系統采用柯拉照明形式：如圖，L1為照明系統的聚光鏡，L2為照明系統的場鏡。?
光源經L1成像在L2的物方焦面處，再經L2成像在無窮遠，與成像物鏡L3的入射光瞳重合。?
表征照明系統傳遞光能量大小的拉赫不變量J1為：J1＝n1u1y1式中，n1為光源一側的介質折射率；u1為聚光鏡的孔徑角；y1為光源燈絲的半高度。
表征成像物鏡傳遞光能量大小的拉赫不變量J2為：J2＝n2u2y2式中n2為被檢測物方的介質折射率；u2為物鏡L3的數值孔徑角；y2為被檢測物體的半高度。?
為使照明系統均勻照射物鏡L3，使光線充滿物鏡L3的孔徑角，照明的拉赫不變量應大于成像系統的拉赫不變量，即J1>J2在保證J1>J2的條件下，應兼顧被照明視唱大小和物鏡數值孔徑角的匹配關系。
我們看見現在市場上流通的色差儀種類繁多價格不同，為什么色差儀價格會有這么大的差異，其實主要的原因就在于內部光電光學系統的不同，色差儀價格高的產品光路系統更嚴謹使用感應器和處理都更嚴格，同時內部會設置光柵、積分球等一些列提高儀器測量精度測元器件。這樣目的就是根據光電光學系統原理保證產品檢測精度的提高。
